无线高压卫星授时远程网络基站定相

主页 > 产品中心 > 无线高压卫星授时远程网络基站定相 >

产品介绍

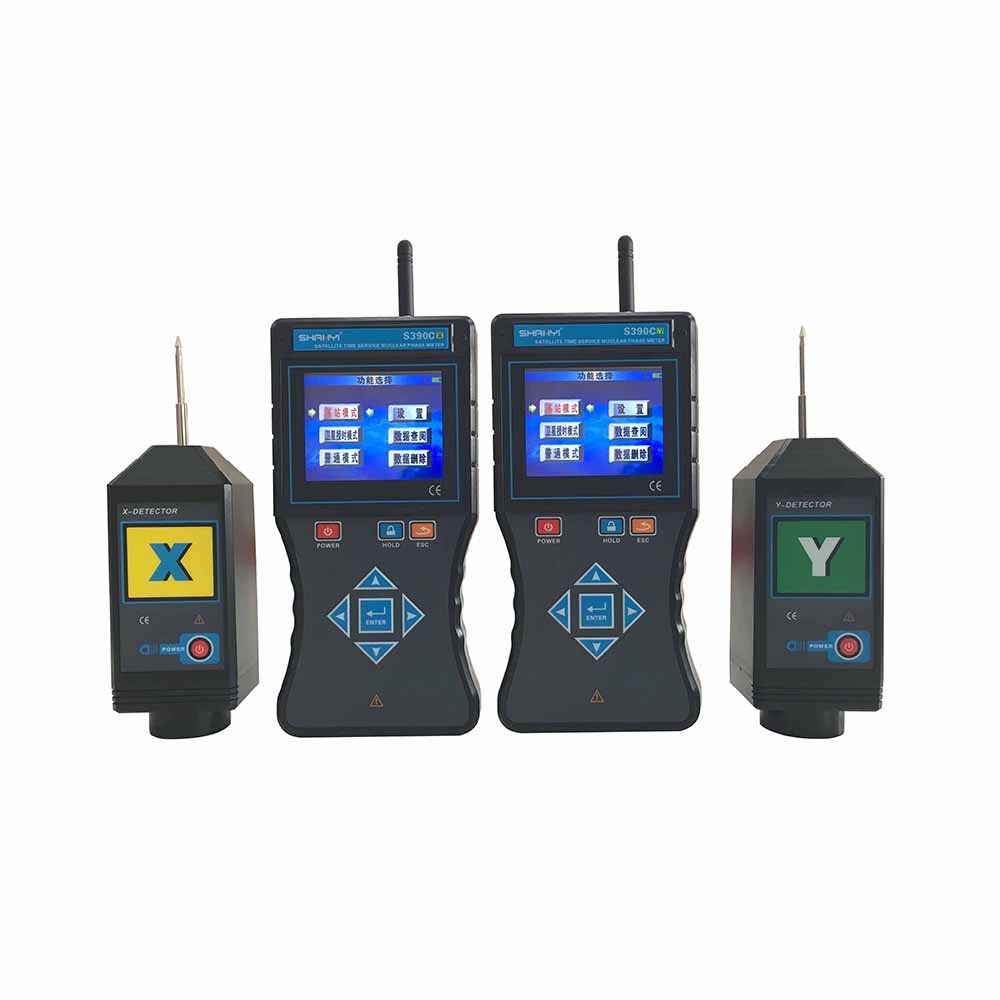

S390C无线高压卫星授时远程网络基站定相核相

S390C无线高压卫星授时远程网络基站定相核相电流仪及系统，简称定相核相电流仪，是为了解决同时远程在线测试高压电压、电流、相位、频率、核相、功率、电能等而研发制造的。目前市场上，没有一款产品能同时在线测试高压线路的电流、电压、相位，本产品发明性设计了一体化高压钩式探测器，一个探测器能同时采集电压、电流、相位、频率及波形信号，并通过这些信号计算出功率、功率因数、电能等，还可以进一步对电能质量、谐波进行分析。同时，通过网络基站定相，还可以准确识别标准A相、B相、C相，完成统一色标工作。本产品具有无线高压钳形电流表、无线高压验电器、无线高压电压表、无线高压核相仪、无线高压卫星授时远程核相仪等产品的功能，用户可以根据实际需要选购不同功能的探测器。

本产品整套系统及设备由全球卫星定位系统、基站群、服务器群、2G/3G/4G通讯网络、315MHz/433MHz无线通讯模块、手持接收器、探测器(采集终端)、GPS天线、GSM天线、GSM卡、伸缩绝缘杆等组成。

全球卫星定位系统：基站、手持接收器都内置六合一多模卫星授时模块，支持多种卫星导航系统，包括中国的 BDS（北斗卫星导航系统），美国的GPS，俄罗斯的GLONASS，欧盟的GALILEO，日本的QZSS以及卫星增强系统SBAS（WAAS，EGNOS，GAGAN，MSA），包含32个跟踪通道，可以同时接收六种卫星授时系统的GNSS信号，并且实现联合授时及定位，确保测试精准。

基站群：基站群由多个基站组成，本系统设计可以兼容255个基站。基站采用全铸铝外壳，防水设计，安装于10kV变压器输出端。其内置GPS模块、GSM模块、315MHz/433MHz无线通讯模块，作为参考标准源，基站将采集到的电流、相位、频率、电压、功率等信号通过互联网传送给服务器，基站检测到的数据作为比对标准源，采集器检测到的数据与基站源数据对比。

服务器群：多个服务器组成服务器群，服务器可以分别接收基站、手持接收器、采集器传来的数据。服务器先将采集器的数据与基站的数据进行分析对比，得出相位差、电压、电流、频率、功率、功率因数、电能、谐波、不平衡度等参数，再将分析结果发送给各手持接收器，手持接收器使用人员就能实时接收任一采集器所检测到的电压、电流、相位、频率、功率、功率因数、电能、谐波、不平衡度参数等信息，同时也可以准确识别标准A相、B相、C相，包括地下室没有任何通讯信号的场所定相核相，并统一色标工作。

探测器：分核相、电流、电压不同功能的探测器，探测器都内置有GPS模块、GSM模块、315MHz/433MHz无线通讯模块，其中电流探测器一体化钩式设计，内置多层柔性线圈。315MHz/433MHz无线通讯模块便于手持接收器近距离抄表使用；GPS模块、GSM模块与服务器通讯并传输数据；多层柔性线圈用于采集电流及电流波形、频率、相位等信号。

柔性线圈：即Rogowski Coil(洛氏线圈)，采用多层罗氏线圈技术，是一个在非铁磁性材料上均匀缠绕的环形线圈，多层，无磁滞效应，几乎为零的相位误差，相位误差越低，高压核相就更加准确；柔性线圈无磁饱和现象，线性度极高，能满足测试大电流。输出信号是电流对时间的微分，通过对输出电压信号进行积分，就可以真实还原输入电流，其测量电流范围可从毫安级到上万安。采用多层柔性线圈的目的一是提高检测漏电流的分辨率，可以达到1mA，同时解决测试大电流、高次谐波电流(可达400次)、复杂波形电流、瞬态冲击电流并还原其波形。

手持接收器：采用3.5寸真彩液晶屏设计，内置GPS模块、GSM模块、315MHz/433MHz无线通讯模块，接收服务器发送的数据，也可以对采集器、基站抄表。接收器同屏显示实时相位、频率、电流等信息，具有“X信号正常、Y信号正常、Z信号正常、A相、B相、C相、同相、异相”等语音提示，清晰直观，不同功能的接收器显示内容有差别。

绝缘杆：伸缩绝缘杆，拉伸后长约5米，收缩后约1米，轻便、具有防潮、耐高温、抗冲击、高绝缘、可伸缩等特点，连接采集器，可以挂在线路中测试，也可以根据实际需要加长或减短绝缘杆的长度。

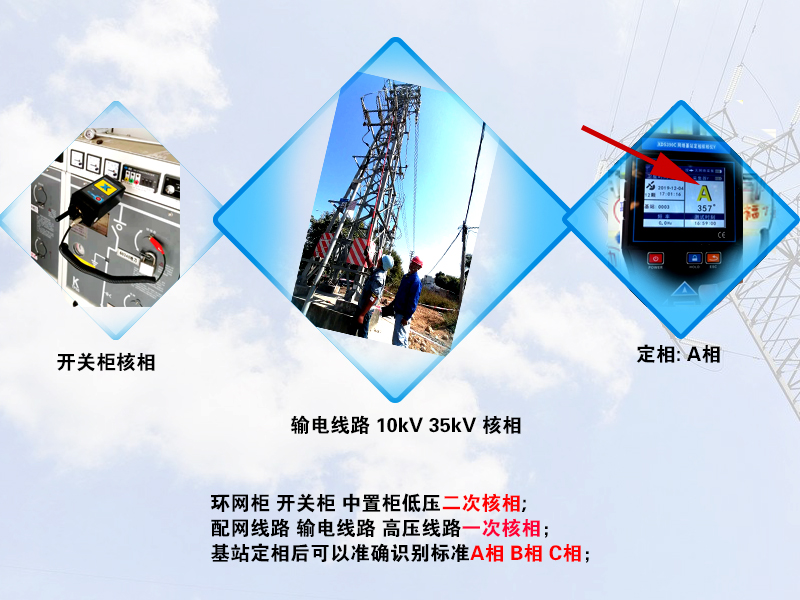

核相时： 空旷地面普通核相距离可达160m，卫星授时核相距离大于500km，能对10V～550kV的电压线路全智能核相，也可用于高压线路和完全密封的环网柜低压感应点核相，其中35kV以下的裸导线探测器可以直接接触核相，35kV以上的裸导线采用非接触式核相，非接触核相是将探测器逐渐靠近被测导线，当感应到电场信号时就可以完成核相，这样无需直接接触高压导线，安全可靠！

整套系统设备非常复杂，服务器、部分基站本公司协同国家电网、南方电网、中国移动等公司已建成。用户只根据实际需要选购不同功能、不同数量的采集器、手持接收器、基站即可，基站同一管辖区内可以安装3～5台。这样就完全实现电网参数智能化、网络化、远程在线遥感遥测的目的。

功    能	无线高压卫星授时语音核相，高压电流、漏电流、频率、相位、相序、验电测试；多芯电缆漏电巡查等
电    源	DC 3.7V可充锂电池，USB充电接口，连续工作约10小时
测试方式	核相：卫星秒脉冲精准模式、卫星授时模式、普通模式；电流：双层柔性线圈带屏蔽检测电流
传输方式	315MHz、433MHz无线传输
核相距离	卫星授时模式距离不受限制，达500km以上普通核相模式距离160m
显示模式	3.5寸真彩液晶屏显示
可测线径	测电流时：Ф168mm的导线，或168mm×245mm的母排
量    程	电流：0.00A～20000A    相位：0°～360°   频率：45Hz～75Hz
分 辨 力	1°；0.1Hz；10mA
精    度	(23℃±5℃，80%RH以下)    卫星授时核相：≤±5°   普通核相：≤±10°  频率：≤±2Hz    电流：0～6000A,±3%±5dgt; 6000A～2000A,±4%±5dgt
相别定性	卫星授时核相：XY两接收器显示的实时相角差在0°～30°为同相； XY两接收器实时相角差在90°～120°或210°～270°为异相 普通核相模式：同相:－30°～30°；异相: 90°～150°和210°～270°
电压等级	核相：AC 10V～550kV(35 kV及以上电压非接触核相) 测电流：AC 35kV及以下裸导线，或110kV以下有绝缘外皮的导线
首次搜星时间	第一次开机搜星时间约3分钟，开机后第二次搜星时间约30秒，后续热启动约1秒，搜索卫星时主机正面水平朝天
持续核相时间	卫星授时成功后，若无卫星信号可持续核相30分钟，满足地下室、矿井下核相
核相方式	接触核相：35kV及以下裸导线，或110kV以下有安全绝缘外皮的导线直接接触核相。(带绝缘杆操作) 非触核相：35kV以上裸导线，或110kV以上线路采用非接触核相。(带绝缘杆操作)
授时精度	小于30nS
语音功能	同相、异相、X信号正常、Y信号正常等语音功能
柔性线圈	X探测器内置双层柔性线圈带屏蔽层，长约760mm
绝缘杆尺寸	拉伸后长约5m；收缩后长约1m(5节)
换    档	自动换档
采样速率	2次/秒
验电指示	探测器“嘟--嘟--嘟”蜂鸣声
位置误差	X探测器测试电流时导线位置误差的影响： A区无位置误差；B区约增加0.2%；C区约增加2%(见后图)
仪表尺寸	探测器：长宽厚310mm×270mm×52mm 接收器：长宽厚250mm×100mm×40mm 铝  箱：长宽厚1135mm×275mm×120mm
背光控制	按上下箭头键调整背光亮度
感应强度控制	根据感应的电场强不同，探测器能自动控制放大倍数，便于排线密集场所核相
数据保持	测试模式下按HOLD键保持数据，再按HOLD键取消保持
退出功能	按ESC键退出当前功能界面，返回上级目录
数据查阅	按ENTER进入数据查阅模式后，按箭头键翻阅所存数据
搜星指示	搜索卫星时动态显示“----”符号
自动关机	开机约15分钟后，仪表自动关机，以降低电池消耗
电池电压	当电池电压低于3.2V时 探测器：电源指示灯慢闪，提醒充电 接收端：电池电压低符号显示，提醒充电
额定电流	探测器：35mA max；接收器：300mA max
仪表质量	探测器：496g(含电池) 接收器：395g(含电池) 绝缘杆：1.45kg 总质量：11.8kg(含仪表箱)
工作温湿度	-10℃～40℃；80%Rh以下
存放温湿度	-10℃～60℃；70%Rh以下
干    扰	无特强电磁场；无433MHz、315MHz同频干扰
绝缘强度	绝缘杆：AC 110kV/rms(5节绝缘杆全部拉伸后，两端之间) 探测器：2000V/rms(绝缘杆连接头与钩式检测仪顶端之间) 接收器：2000V/rms(外壳前后两端之前)
结    构	防滴漏Ⅱ型、IP63
适合安规	GB13398－92、GB311.1－311.6－8、3DL408－91标准和国家新颁布电力行业标准《带电作业用1kV～35kV便携式核相器通用技术条件DL/T971-2005》要求符合IEC61481－A2:2004；IEC 61243－1 ed.2:2003标准

基站	1台(可选购3-5台)
核相探测器（单功能）	2个(X、Y各1个)
电流核相探测器（多功能，选购）	2个(X、Y各1个)
接收器(主机)	2个(X、Y各1个)
GSM天线	5根(其中1根外置天线，引线长5米)
GPS球形天线	1套(根据基站数量选购)
伸缩绝缘杆	2根
铝箱	1个
探钩、探针	4根(各2根)
USB充电器、充电线	1套
锂电池	4个(仪表内)
自校线	1根
辅助测试线	2根
用户手册、保修卡、合格证	1套

核相时： 空旷地面普通核相距离可达200m，卫星授时核相距离大于500km，能对1V～550kV的电压线路全智能核相，也可用于高压线路和完全密封的环网柜低压感应点核相，其中35kV以下的裸导线探测器可以直接接触核相，35kV以上的裸导线采用非接触式核相，非接触核相是将探测器逐渐靠近被测导线，当感应到电场信号时就可以完成核相，这样无需直接接触高压导线，安全可靠！
