S390C无线高压卫星授时远程网络基站定相核相电流
产品简介
,简称定相核相电流仪,是为了解决同时远程在线测试高压电压、电流、相位、频率、核相、功率、电能等而研发制造的。目前市场上,没有一款产品能同时在线测试高压线路的电流、电压、相
订购热线:021-54358329
产品介绍

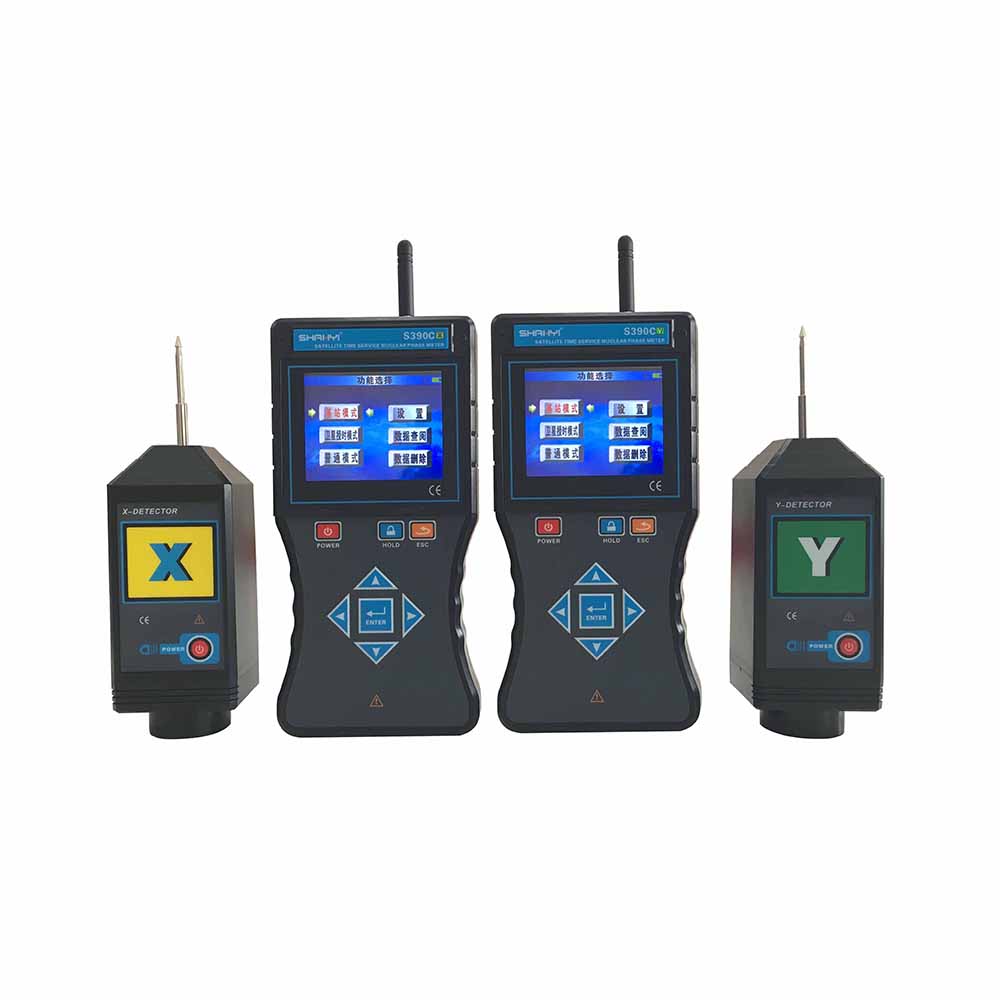

S390C无线高压卫星授时远程网络基站定相核相电流仪及系统


S390C无线高压卫星授时远程网络基站定相核相电流仪及系统,简称定相核相电流仪,是为了解决同时远程在线测试高压电压、电流、相位、频率、核相、功率、电能等而研发制造的。目前市场上,没有一款产品能同时在线测试高压线路的电流、电压、相位,本产品发明性设计了一体化高压钩式探测器,一个探测器能同时采集电压、电流、相位、频率及波形信号,并通过这些信号计算出功率、功率因数、电能等,还可以进一步对电能质量、谐波进行分析。同时,通过网络基站定相,还可以准确识别标准A相、B相、C相,完成统一色标工作。本产品具有无线高压钳形电流表、无线高压验电器、无线高压电压表、无线高压核相仪、无线高压卫星授时远程核相仪等产品的功能,用户可以根据实际需要选购不同功能的探测器。
本产品整套系统及设备由全球卫星定位系统、基站群、服务器群、2G/3G/4G通讯网络、315MHz/433MHz无线通讯模块、手持接收器、探测器(采集终端)、GPS天线、GSM天线、GSM卡、伸缩绝缘杆等组成。
全球卫星定位系统:基站、手持接收器都内置六合一多模卫星授时模块,支持多种卫星导航系统,包括中国的 BDS(北斗卫星导航系统),美国的GPS,俄罗斯的GLONASS,欧盟的GALILEO,日本的QZSS以及卫星增强系统SBAS(WAAS,EGNOS,GAGAN,MSA),包含32个跟踪通道,可以同时接收六种卫星授时系统的GNSS信号,并且实现联合授时及定位,确保测试精准。
基站群:基站群由多个基站组成,本系统设计可以兼容255个基站。基站采用全铸铝外壳,防水设计,安装于10kV变压器输出端。其内置GPS模块、GSM模块、315MHz/433MHz无线通讯模块,作为参考标准源,基站将采集到的电流、相位、频率、电压、功率等信号通过互联网传送给服务器,基站检测到的数据作为比对标准源,采集器检测到的数据与基站源数据对比。
服务器群:多个服务器组成服务器群,服务器可以分别接收基站、手持接收器、采集器传来的数据。服务器先将采集器的数据与基站的数据进行分析对比,得出相位差、电压、电流、频率、功率、功率因数、电能、谐波、不平衡度等参数,再将分析结果发送给各手持接收器,手持接收器使用人员就能实时接收任一采集器所检测到的电压、电流、相位、频率、功率、功率因数、电能、谐波、不平衡度参数等信息,同时也可以准确识别标准A相、B相、C相,包括地下室没有任何通讯信号的场所定相核相,并统一色标工作。
探测器:分核相、电流、电压不同功能的探测器,探测器都内置有GPS模块、GSM模块、315MHz/433MHz无线通讯模块,其中电流探测器一体化钩式设计,内置多层柔性线圈。315MHz/433MHz无线通讯模块便于手持接收器近距离抄表使用;GPS模块、GSM模块与服务器通讯并传输数据;多层柔性线圈用于采集电流及电流波形、频率、相位等信号。
柔性线圈:即Rogowski Coil(洛氏线圈),采用多层罗氏线圈技术,是一个在非铁磁性材料上均匀缠绕的环形线圈,多层,无磁滞效应,几乎为零的相位误差,相位误差越低,高压核相就更加准确;柔性线圈无磁饱和现象,线性度极高,能满足测试大电流。输出信号是电流对时间的微分,通过对输出电压信号进行积分,就可以真实还原输入电流,其测量电流范围可从毫安级到上万安。采用多层柔性线圈的目的一是提高检测漏电流的分辨率,可以达到1mA,同时解决测试大电流、高次谐波电流(可达400次)、复杂波形电流、瞬态冲击电流并还原其波形。
手持接收器:采用3.5寸真彩液晶屏设计,内置GPS模块、GSM模块、315MHz/433MHz无线通讯模块,接收服务器发送的数据,也可以对采集器、基站抄表。接收器同屏显示实时相位、频率、电流等信息,具有“X信号正常、Y信号正常、Z信号正常、A相、B相、C相、同相、异相”等语音提示,清晰直观,不同功能的接收器显示内容有差别。
绝缘杆:伸缩绝缘杆,拉伸后长约5米,收缩后约1米,轻便、具有防潮、耐高温、抗冲击、高绝缘、可伸缩等特点,连接采集器,可以挂在线路中测试,也可以根据实际需要加长或减短绝缘杆的长度。

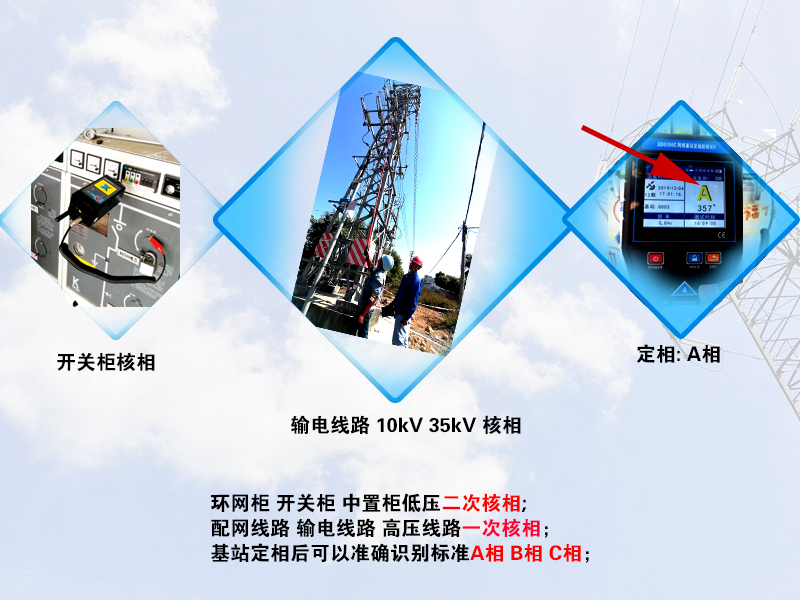

核相时: 空旷地面普通核相距离可达160m,卫星授时核相距离大于500km,能对10V~550kV的电压线路全智能核相,也可用于高压线路和完全密封的环网柜低压感应点核相,其中35kV以下的裸导线探测器可以直接接触核相,35kV以上的裸导线采用非接触式核相,非接触核相是将探测器逐渐靠近被测导线,当感应到电场信号时就可以完成核相,这样无需直接接触高压导线,安全可靠!
整套系统设备非常复杂,服务器、部分基站本公司协同国家电网、南方电网、中国移动等公司已建成。用户只根据实际需要选购不同功能、不同数量的采集器、手持接收器、基站即可,基站同一管辖区内可以安装3~5台。这样就完全实现电网参数智能化、网络化、远程在线遥感遥测的目的。

功    能 核相:卫星秒脉冲精准模式、卫星授时模式、普通模式
电流:
普通核相模式距离160m
显示模式 3.5寸真彩液晶屏显示
可测线径 电流:
频率:45Hz~75Hz
分 辨 力 °;0.1Hz;10mA(23卫星授时核相:≤±5°普通核相:≤±10°
电流:0~6000A,6000A±4%±5dgt 普通核相模式:同相:-30°~30°;异相: 90°~150°和210°~270°
电压等级核相:AC 10V
裸导线,或110kV以下有绝缘外皮的导线第一次开机搜星时间约3分钟,开机后第二次搜星时间约30秒,后续热启动约1秒,搜索卫星时主机正面水平朝天
持续核相时间 核相。(带绝缘杆操作)
非触核相:35kV以上裸导线,或110kV以上线路采用非接触小于30nS
语音功能 X拉伸后长约5m;收缩后长约1m(5节)
换    档 2“嘟--嘟--嘟”蜂鸣声
位置误差 探测器测试电流时导线位置误差的影响: A区无位置误差;B区约增加0.2%;C区约增加2%(见后图)
仪表尺寸 接收器:长宽厚250mm×100mm×40mm
按上下箭头键调整背光亮度
感应强度控制 测试模式下按HOLD键保持数据,再按HOLD键取消保持
退出功能 按ENTER进入数据查阅模式后,按箭头键翻阅所存数据
搜星指示 开机约15分钟后,仪表自动关机,以降低电池消耗
电池电压 探测器:电源指示灯慢闪,提醒充电
探测器:35mA max;接收器:300mA max探测器:496g(含电池)
绝缘杆:1.45kg
-10℃;80%Rh以下
存放温湿度 60无特强电磁场;无433MHz、315MHz同频干扰绝缘杆:AC 110kV/rms(5节绝缘杆全部拉伸后,两端之间)
接收器:2000V/rms(外壳前后两端之前)
结    构 、IP63 -92、GB311.1-311.6-8、3DL408-91标准和国家新颁布电力行业标准《带电作业用1kV~35kV便携式核相器通用技术条件DL/T971-2005》要求
<span "="" style="margin: 0px; padding: 0px;">符合IEC61481-A2:2004;IEC 61243-1 ed.2:2003标准



















































基站 1台(可选购3-5台)
核相探测器(单功能) 2个(X、Y各1个)
电流核相探测器(多功能,选购) 2个(X、Y各1个)
接收器(主机) 2个(X、Y各1个)
GSM天线 5根(其中1根外置天线,引线长5米)
GPS球形天线 1套(根据基站数量选购)
伸缩绝缘杆 2根
铝箱 1个
探钩、探针 4根(各2根)
USB充电器、充电线 1套
锂电池 4个(仪表内)
自校线 1根
辅助测试线 2根
用户手册、保修卡、合格证 1套
